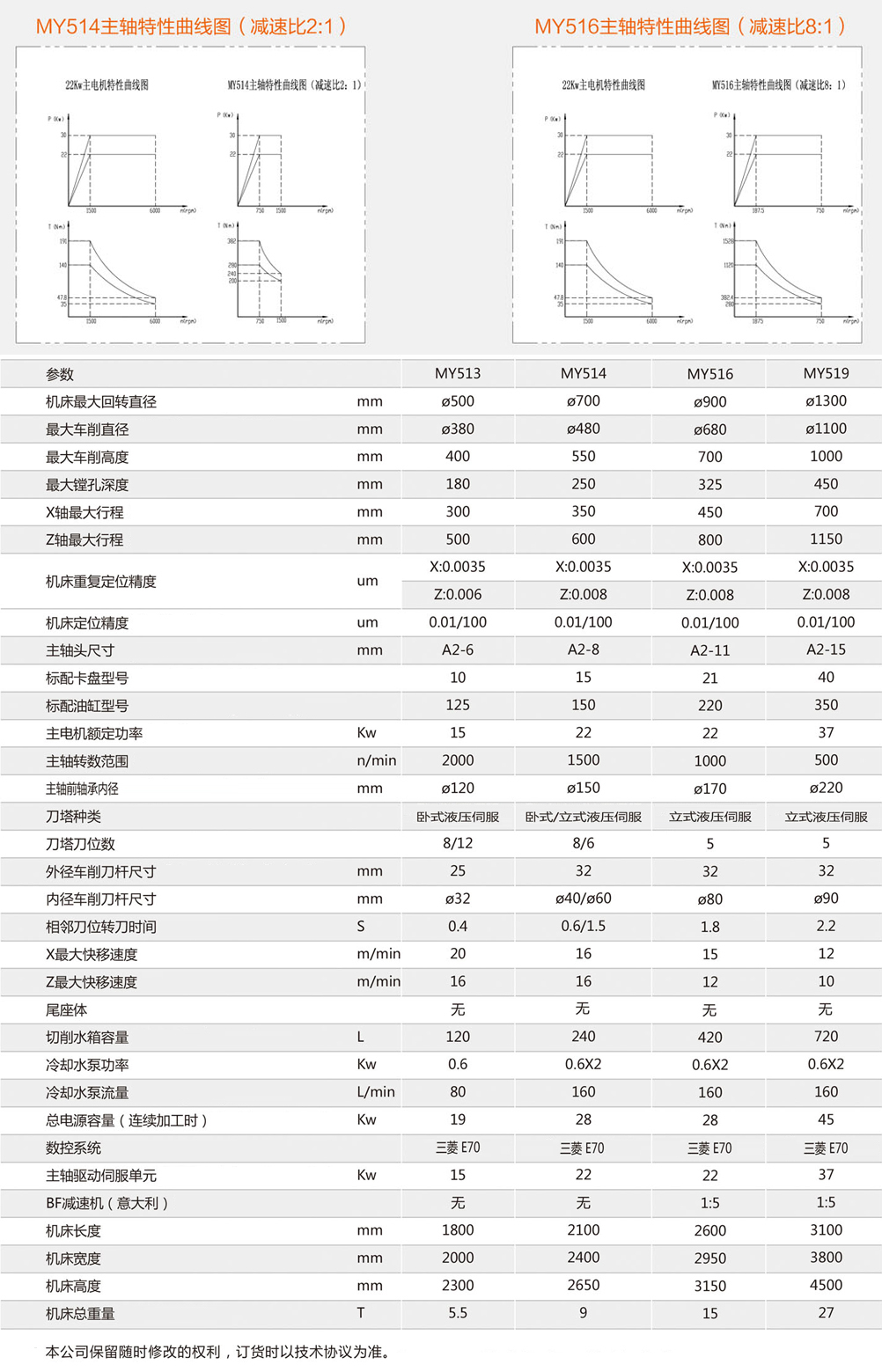

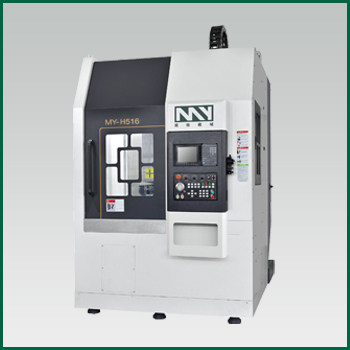

| 项目 Items |
|
MY513 |
MY514 |
MY516 |
MY519 |
机床最大回转直径
Max Swing Diameter |
mm |
φ500 |
φ700 |
φ900 |
φ1300 |
最大车削直径
Max Turning Diameter |
mm |
φ380 |
φ480 |
φ680 |
φ1100 |
最大车削高度
Max Turning Height |
mm |
400 |
550 |
700 |
1000 |
最大镗孔深度
Max Boring Depth |
mm |
180 |
250 |
325 |
450 |
| X轴最大行程 X Axis Travel |
mm |
300 |
350 |
450 |
700 |
| Z轴最大行程 Z Axis Travel |
mm |
500 |
600 |
800 |
1150 |
| 机床重复定位精度 Repositioning Accuracy |
mm |
X:0.0035 |
X:0.0035 |
X:0.0035 |
X:0.0035 |
|
Z:0.006 |
Z:0.008 |
Z:0.008 |
Z:0.008 |
机床定位精度
Positioning Accuracy |
mm |
0.01/100 |
0.01/100 |
0.01/100 |
0.01/100 |
| 主轴头尺寸 Spindle Size |
mm |
A2-6 |
A2-8 |
A2-11 |
A2-15 |
标配卡盘型号
Standard Chuck Model |
inch |
10 |
15 |
21 |
40 |
| 标配油缸型号 Standard Oil Cylinder Type |
|
125 |
150 |
220 |
350 |

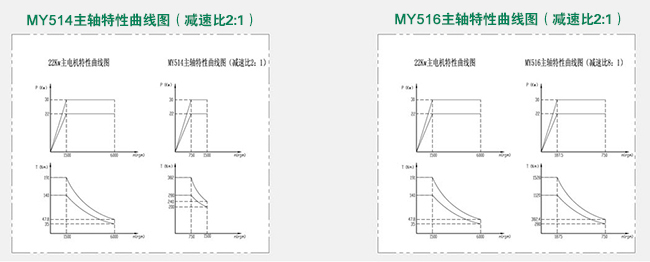

主电机额定功率
Spindle Motor Power |
Kw |
15 |
22 |
22 |
37 |
主轴转数范围
Spindle Speed Range |
r/min |
2000 |
1500 |
1000 |
500 |
| 主轴前轴承内径 ID of Spindle Front Bearing |
mm |
φ120 |
φ150 |
φ170 |
φ220 |
| 刀塔种类 Turret Type |
|
卧式液压伺服 Hydraulic servo |
卧/立式液压伺服 Hydraulic servo |
立式液压伺服 Hydraulic servo |
立式液压伺服 Hydraulic servo |
| 刀塔刀位数 Capacity of Tool Turret |
|
8/12 |
8/6 |
5 |
5 |
| 外径车削刀杆尺寸 Size of OD Turning Tool Bar |
mm |
25 |
32 |
32 |
32 |
内径车削刀杆尺寸
Size of Boring Bar |
mm |
φ32 |
φ40/φ60 |
φ80 |
φ90 |
| 相邻刀位转刀时间 Adjacent Tool Transferring Time |
S |
0.4 |
0.6/1.5 |
1.8 |
2.2 |
X最大快移速度
X Max Moving Speed |
m/min |
20 |
16 |
15 |
12 |
Z最大快移速度
Z Max Moving Speed |
m/min |
16 |
16 |
12 |
10 |
| 尾座体 Tailstock |
|
无 None |
无 None |
无 None |
无 None |
切削水箱容量
Water Tank capacity |
L |
120 |
240 |
420 |
720 |
冷却水泵功率
Cooling Pump Power |
Kw |
0.6 |
0.6*2 |
0.6*2 |
0.6*2 |
冷却水泵流量
Cooling Pump Flow Rate |
L/min |
80 |
160 |
160 |
160 |
| 总电源容量(连续加工时) Total Power Capacity |
Kw |
19 |
28 |
28 |
45 |
| 数控系统 CNC System |
|
三菱 Mitsubishi E70/ 发那科 Fanuc/ 凯恩帝 KND |
| 主轴驱动伺服单元 Spindle Driver Server Unit |
Kw |
15 |
22 |
22 |
37 |
| BF减速机（意大利）BF Reduction Gears (ltaly) |
|
无 None |
无 None |
1:5 |
1:5 |
| 机床长度 Length |
mm |
1800 |
2100 |
2600 |
3100 |
| 机床宽度 Width |
mm |
2000 |
2400 |
2950 |
3800 |
| 机床高度 Height |
mm |
2300 |
2650 |
3150 |
4500 |
| 机床总重量 Total Weight |
T |
5.5 |
9 |
15 |
27 |
